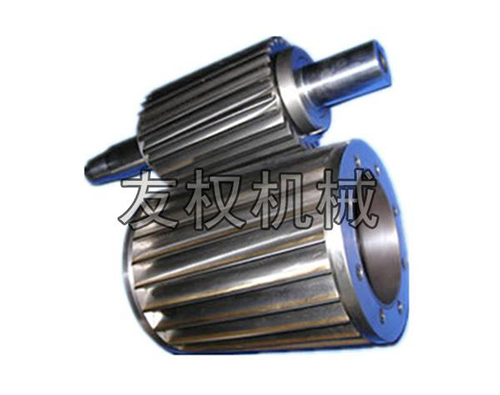

齿轮滚刀

齿轮滚刀相当于一个齿数很少,螺旋角很大的斜齿轮其外貌呈蜗杆状。按照加工性质分为:精切滚刀,粗切滚刀,剃前滚刀,刮前滚刀,挤前滚刀,磨前滚刀,留磨滚刀,倒角修圆滚刀,渐开线滚刀,凹凸圆弧滚刀,同步带轮滚刀,花键滚刀,摆线滚刀,和双圆弧滚刀等;按结构分为:整体滚刀,焊接式滚刀,装配式滚刀,和端面键槽试滚刀等。

齿轮滚刀基本蜗杆

齿轮滚刀的两侧刀刃是前面与侧铲表面的交线,它应当分布在蜗杆螺旋表面上,这个蜗杆称为滚刀的基本蜗杆。基本蜗杆有以下三种:
1、渐开线蜗杆:渐开线蜗杆的螺纹齿侧面是渐开螺旋面,在与基圆柱相切的任意平面和渐开螺旋面的交线是一条直线,其端剖面是渐开线。渐开线蜗杆轴向剖面与渐开螺旋面的交线是曲线。用这种基本螺杆制造的滚刀,没有齿形设计误差,切削的齿轮精度高。然而制造滚刀困难。
2、阿基米德蜗杆:阿基米德蜗杆的螺旋齿侧面是阿基米德螺旋面。通过蜗杆轴线剖面与阿基米德蜗螺旋面的交线是直线,其它剖面都是曲线,其端剖面是阿基米德螺旋线。用这种基本蜗杆制成的滚刀,制造与检验滚刀齿形均比渐开线蜗杆简单和方便。但有微量的齿形误差。不过这种误差是在允许的范围之内,为此,生产中大多数精加工滚刀的基本蜗杆均用阿基米德蜗杆代替渐开线蜗杆。
3、法向直廓蜗杆:法向直廓蜗杆法剖面内的齿形是直线,端剖面为延长渐开线。用这种基本蜗杆代替渐开线基本蜗杆作滚刀,其齿形设计误差大,故一般作为大模数、多头和粗加工滚刀用。
